Як правильно мурувати димохід із цегли: покрокова інструкція

Цегляний димохід — це не просто декоративна деталь фасаду. Це несуча конструкція, яка щодня витримує перепади температур від мінус двадцяти до понад трьохсот градусів, агресивний вплив кислотного конденсату та механічні навантаження від вітру. Зведений із дотриманням технології, він служить десятки років; зведений абияк — тріскається вже після першої зими.

Ця стаття — практичний посібник для тих, хто хоче розібратися в темі самостійно: вибрати правильні матеріали, зрозуміти логіку мурування, не припуститися найпоширеніших помилок і здати роботу, яка витримає будь-яку перевірку — і часом, і пожежним інспектором.

Конструкція цегляного димоходу: що потрібно розуміти до початку робіт

Перш ніж братися за цеглу й розчин, важливо усвідомити, з яких частин складається димохід і які функції виконує кожна з них. Це дозволяє уникнути грубих конструктивних помилок ще на етапі проєктування.

• Насадний димохід — встановлюється безпосередньо на піч або камін і є їх продовженням.
• Корінний димохід — окрема конструкція, що стоїть поруч із піччю і з'єднується з нею горизонтальним патрубком (перекидним рукавом).
• Стінний димохід — канал, вмонтований у внутрішню стіну будинку.

Димохід складається з таких конструктивних зон:

1. Шийка — ділянка від топки до розпушки.
2. Розпушка (потовщення) — розширення кладки в місці проходу через дерев'яне перекриття (не менш ніж 130 мм від зовнішньої поверхні каналу до горючих матеріалів).
3. Стояк — основна частина між перекриттям і дахом.
4. Видра — розширення над дахом для захисту від опадів та забезпечення гідроізоляції.
5. Шийка над дахом — відкрита частина між видрою і ковпаком.
6. Ковпак (оголовок) — захисне перекриття зверху.

Вибір цегли: яка підходить, а яка категорично ні

Правильний вибір цегли — це половина успіху. Багато хто допускає помилку, використовуючи для димоходу звичайну будівельну або силікатну цеглу. Результат передбачуваний: через рік-два кладка починає кришитися.

Типи цегли для різних зон димоходу

Димохід умовно ділять на дві температурні зони:

• Вогнева зона (безпосередній контакт із димом понад 400°C) — тут необхідна шамотна (вогнетривка) цегла марки ШБ-5, ШБ-8 або аналогічна. Вона витримує температури до 1300°C та не руйнується під впливом теплового розширення.
• Зовнішня кладка (температура рідко перевищує 200–300°C) — підходить повнотіла керамічна цегла марки не нижче М150, а краще М200. Вона щільніша й менш гігроскопічна, ніж рядова.

Силікатна цегла для димоходу категорично заборонена: вона не витримує нагріву і буквально розкладається під впливом конденсату та температур вище 250°C.

Вибір розчину: цемент, вапно чи шамот

Розчин для мурування димоходу — не менш відповідальний вибір, ніж цегла. Звичайний цементно-піщаний розчин у зоні нагріву тріскається й випадає вже через кілька сезонів: він не витримує циклічних теплових навантажень.

Які розчини підходять для різних зон

• Шамотний (вогнетривкий) розчин — суміш шамотного порошку з глиною або готовий сухий склад (марка МШ-28 або аналоги). Використовується для мурування шамотної вставки (вогневої зони). Товщина шва — 3–5 мм.
• Глиняно-піщаний розчин (1 частина глини : 2–3 частини піску) — традиційний і перевірений варіант для мурування основної частини димоходу з керамічної цегли. Добре переносить нагрів, пластичний, але слабкий на ділянці вище даху (вимивається опадами).
• Цементно-вапняний розчин (1:1:6 — цемент:вапно:пісок) — для надземної частини (видра, оголовок), де немає прямого нагріву, але є постійний вплив атмосфери.
• Чистий цементно-піщаний розчин — тільки для фундаменту під корінний димохід, більше ніде.

Порада: для зручності ділянку шийки, стояка та оголовка деякі майстри мурують на готових жаростійких клеях для димоходів (продаються в будівельних магазинах у мішках). Вони простіші у приготуванні й стабільніші за склад, ніж саморобний глиняний розчин.

Підготовка: розрахунок кількості цегли та інструменти

Перед початком мурування необхідно виконати розрахунок матеріалів і підготувати робоче місце.

Розрахунок кількості цегли

Стандартний переріз димарного каналу для твердопаливної печі або каміна — 140×140 мм (так зване «чверть цегли») або 140×270 мм (пів цегли). Для котла на газі або рідкому паливі, як правило, використовують круглий канал у гільзі. Розрахунок цегли залежить від типу кладки:

• Канал 140×140 мм (1,5 цеглини на ряд): один погонний метр висоти потребує орієнтовно 14–16 цеглин.
• Канал 140×270 мм: близько 20–22 цеглини на погонний метр.

До розрахункової кількості додайте 10–15% на бій і підрізання.

Необхідні інструменти

• Кельма (майстерок) — для нанесення розчину.
• Гумовий молоток — для підбивання цегли без сколів.
• Рівень будівельний (80–100 см) і правило.
• Схил і виска — для контролю вертикалі.
• Рулетка і кутник.
• Болгарка з алмазним диском — для різання цегли.
• Ємність і міксер для розчину.
• Металева рамка-шаблон для контролю перерізу каналу.

Покрокова інструкція мурування димоходу

Нижче — послідовність дій від підготовки основи до завершення оголовка. Кожен крок важливий: пропустити або «скоротити» будь-який із них означає закласти майбутню проблему.

Крок 1. Влаштування основи

Корінний або окремо стоячий димохід потребує власного фундаменту. Глибина — нижче рівня промерзання ґрунту (в більшості регіонів України — 0,8–1,2 м). Переріз фундаменту — на 100–150 мм більший за переріз самого димоходу з усіх боків. Матеріал — бетон М200 або цегляна кладка на цементному розчині.

Насадний димохід (що стоїть на печі) фундаменту не потребує — він спирається на корпус самої печі, яка вже має власну основу.

Крок 2. Підготовка першого ряду і прив'язка до осі

Перший ряд кладуть насухо (без розчину), перевіряють геометрію і прив'язку до осі. Переконайтеся, що димарний канал знаходиться суворо по центру майбутньої труби і що вся конструкція рівна по діагоналях. Тільки після цього кладуть перший ряд на розчин.

Крок 3. Мурування шийки

Шийку мурують від топкового отвору до рівня перекриття. На цій ділянці особливо важлива акуратність: канал має бути рівним, без звужень і нерівностей, що погіршують тягу. Внутрішню поверхню каналу ретельно затирають розчином і зволожують — щоб поверхня була гладкою (це зменшує відкладення сажі).

Крок 4. Мурування розпушки

У зоні проходу через дерев'яне перекриття кладку поступово розширюють — так, щоб відстань від зовнішньої поверхні каналу до горючих матеріалів перекриття становила не менше 130 мм (для печей із температурою стінок понад 100°C — не менше 250 мм). Розпушка не повинна спиратися на балки перекриття — між нею і балками залишають зазор 10–15 мм, який заповнюють мінеральною ватою або азбестовим шнуром.

Крок 5. Стояк між перекриттям і дахом

Ця ділянка проходить у неопалюваному горищному просторі або між поверхами. Кладуть рівно, суворо вертикально — відхилення не більше 1 мм на 1 м висоти. Тут немає декоративних вимог, але є технічні: рівна поверхня, відсутність вибоїн у каналі.

Крок 6. Мурування видри

Видра — це розширення кладки в місці виходу димоходу через покрівлю. Вона виконує дві функції: відводить дощову воду від місця примикання та надає конструкції жорсткості. Кожен ряд видри виступає назовні на чверть цегли з кожного боку. Нижня поверхня видри має спиратися на металевий фартух (відлив), який заводять під покрівельне покриття.

Крок 7. Оголовок і ковпак

Оголовок (верхні 2–3 ряди над видрою) мурують на цементно-вапняному розчині — він найстійкіший до атмосферних впливів. Зверху встановлюють металевий або керамічний ковпак-дефлектор, який захищає канал від дощу та покращує тягу. Ковпак має перекривати отвір каналу, але не перекривати потік повітря — відстань між краями ковпака і верхом каналу повинна бути не меншою за переріз самого каналу.

Правила перев'язки: чому це критично важливо

Перев'язка — це зміщення цеглин у кожному наступному ряді відносно попереднього так, щоб вертикальні шви не збігалися. Без правильної перев'язки димохід не є монолітом: він складається з окремих «стовпчиків», що розходяться від теплового розширення.

• Мінімальне зміщення — чверть довжини цеглини (близько 60 мм для стандартної цегли 250 мм). Найкраще — половина цеглини (125 мм).
• У кутах кладки суміжні ряди чергують так, щоб тичкові і ложкові ряди постійно перекривали один одного.
• Вертикальний шов у каналі ніколи не має збігатися у двох сусідніх рядах — це пряма дорога до тріщин від перепадів температур.

Гільзування: навіщо воно потрібне і як його зробити правильно

Гільзування — це встановлення всередині цегляного каналу вкладиша (гільзи) із нержавіючої сталі або кераміки. Ця операція в рази збільшує термін служби димоходу і є обов'язковою при підключенні газових котлів і котлів на рідкому паливі.

Чому цегла без гільзи руйнується

При спалюванні природного газу, пелет або дров з низькою температурою горіння утворюється велика кількість конденсату — суміші води та сірчаної кислоти. Ця рідина просочується у мікропори цегли, замерзає взимку й буквально розриває кладку. Через 5–7 років без гільзи цегляний канал починає кришитися зсередини.

Типи гільз і коли що використовувати

• Нержавіюча сталь (одностінна або двостінна з теплоізоляцією) — підходить для більшості опалювальних приладів. Марка сталі: AISI 316L (для газу та рідкого палива) або AISI 304 (для твердого палива).
• Керамічна гільза (системи Schiedel, Tona або аналоги) — найдовговічніший варіант, стійкий до конденсату та температур до 600°C. Монтується під час мурування або вставляється в існуючий канал.
• Гнучкий гофрований вкладиш — для реконструкції існуючих каналів зі складною геометрією.

Простір між гільзою і цегляним каналом заповнюють негорючим утеплювачем (базальтовою ватою) або перлітовим засипом — це зменшує конденсацію і захищає цеглу від температурних стрибків.

Прохід через перекриття: вимоги пожежної безпеки

Це найвідповідальніша ділянка з погляду пожежної безпеки. Перекриття з дерев'яних балок є горючим матеріалом, а температура зовнішньої поверхні димоходу може сягати 80–150°C і вище.

Важливо: балки перекриття ніколи не повинні впиратися в кладку димоходу. Між торцем балки і цеглою залишають зазор не менше 50 мм, який заповнюють базальтовою ватою.

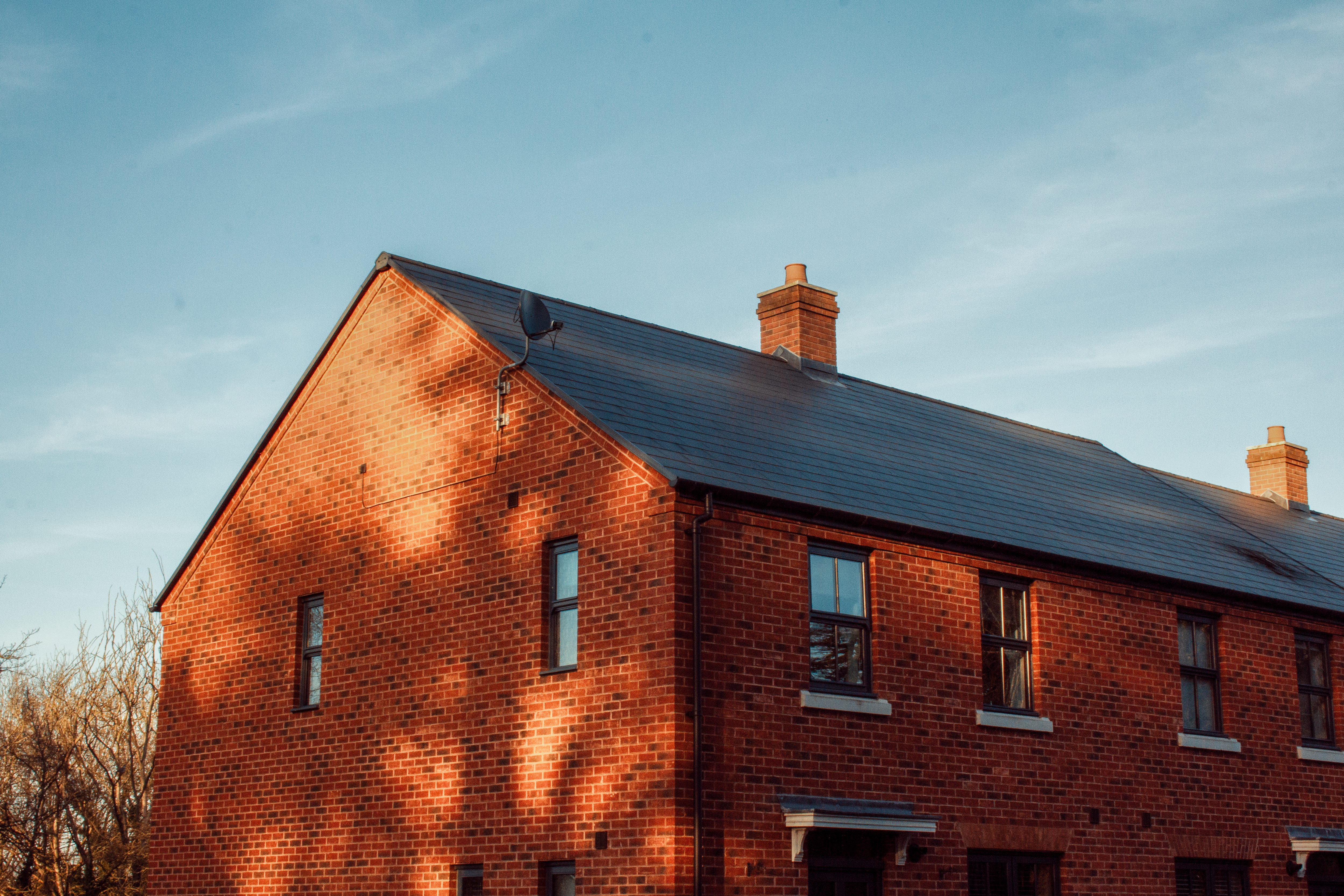

Прохід через дах: гідроізоляція і примикання

Місце виходу димоходу крізь покрівлю — традиційне джерело протікань, якщо воно виконане без ретельної гідроізоляції.

1. Металевий фартух (оцинкована сталь або мідь) встановлюється по периметру димоходу на рівні покрівельного покриття. Верхній край фартуха заводять у штрабу (пропил) у кладці на глибину 20–25 мм і закріплюють термостійким герметиком.
2. Нижній елемент фартуха заводять під покрівельне покриття (черепицю, профнастил), верхній — накривається зверху.
3. Між фартухом і кладкою — безперервний шар термостійкого силіконового або поліуретанового герметика (тільки після затвердіння розчину).
4. Для м'якої покрівлі (бітумна черепиця) використовують свинцевий або алюмінієвий фартух, який формується вручну по периметру.

Висота виведення оголовка над покрівлею залежить від його розташування відносно коника:

• До 1,5 м від конька — не менше 500 мм над коньком.
• Від 1,5 до 3 м від конька — не нижче рівня конька.
• Понад 3 м від конька — під кутом 10° від горизонталі до рівня конька (але не нижче 500 мм над покрівлею).

Товщина швів і якість кладки: деталі, які вирішують усе

Шов у цегляному димоході — слабке місце конструкції, якщо він виконаний неправильно.

• Оптимальна товщина горизонтального шва — 8–12 мм для основної кладки, 3–5 мм для шамотної зони.
• Шов має бути повністю заповнений розчином — без пустот і раковин. Пустоти — це шляхи для конденсату і осередки руйнування.
• Надмірно товсті шви (понад 15 мм) — серйозна помилка: розчин дає більшу усадку, ніж цегла, і тріскається при нагріванні.
• Внутрішню поверхню каналу після кожного ряду затирають вологою ганчіркою або губкою — щоб не залишалося напливів розчину, які зменшують тягу і накопичують сажу.

Типові помилки, через які димохід руйнується

Більшість проблем із цегляними димарями мають одне й те саме коріння — ігнорування технологій заради економії часу або коштів. Ось найпоширеніші помилки:

• Силікатна або пустотіла цегла — найпопулярніша і найнебезпечніша помилка. Обидва типи не призначені для роботи у вогкому та гарячому середовищі димоходу.
• Звичайний цементний розчин у гарячій зоні — розтріскується після першого ж сезону через різні коефіцієнти теплового розширення цементу і цегли.
• Відсутність перев'язки або її формальне виконання — димохід «розповзається» через кілька років.
• Надмірно товсті шви — розчин крихкіший за цеглу, тому жирні шви збільшують кількість тріщин.
• Відсутність гільзи при підключенні газових приладів або котлів із низькою температурою димових газів.
• Погана гідроізоляція на даху — вода потрапляє всередину кладки, замерзає і розриває розчинні шви.
• Відсутність ковпака — дощ і сніг руйнують внутрішню поверхню каналу і розмивають розчин в оголовку.
• Опирання балок перекриття на кладку — при нагріванні різниця в тепловому розширенні металу (або дерева) і цегли призводить до тріщин.

Догляд за цегляним димоходом: як продовжити термін служби

Навіть ідеально зведений димохід потребує регулярного технічного обслуговування.

• Щорічна чистка від сажі — перед початком опалювального сезону. Шар сажі понад 2 мм суттєво погіршує тягу, а при певних умовах — спалахує (температура горіння сажі досягає 1000°C і вище, що руйнує кладку).
• Огляд оголовка і ковпака навесні — після зими. Перевірте цілісність ковпака, герметик навколо фартуха, відсутність тріщин у верхніх рядах кладки.
• Гідрофобізація зовнішньої поверхні оголовка і видри — спеціальними просоченнями для цегли раз на 3–5 років. Це різко знижує поглинання вологи і відповідно — морозне руйнування.
• Контроль тяги — різке погіршення тяги без видимих причин сигналізує або про засмічення каналу, або про тріщини, через які холодне повітря підсмоктується і «перебиває» тягу.

Коли без фахівця не обійтися

Частину робіт досвідчений господар може виконати самостійно, однак є ситуації, де краще звернутися до ліцензованого фахівця:

• Підключення газового котла — тут необхідне не лише правильне мурування, а й акт введення в експлуатацію від газової служби.
• Реконструкція старого пошкодженого димоходу в умовах існуючого будинку — оцінити реальний стан каналу може тільки відеоінспекція.
• Складна геометрія даху (крутий схил, велика відстань від конька) — розрахунок висоти і місця виведення потребує точного проєктування.
• Будь-який димохід у багатоквартирному будинку — там діють окремі нормативи і будь-яке втручання без дозволу управляючої компанії заборонене.

Часті запитання

Яка цегла краща для димоходу — шамотна чи звичайна червона?

Для вогневої зони (безпосередній контакт із гарячими димовими газами) потрібна шамотна цегла — вона витримує до 1300°C і стійка до конденсату. Для зовнішньої кладки підійде повнотіла червона керамічна цегла марки М150–М200. Ці два типи не можна мурувати на одному розчині: шамот потребує спеціального шамотного або глиняного, а зовнішня кладка — глиняно-піщаного чи цементно-вапняного.

Чи можна мурувати димохід на звичайному цементному розчині?

Ні, категорично не можна у зоні нагріву. Цементний розчин при циклічному нагріванні і охолодженні швидко тріскається і випадає з швів. Виняток — фундамент під корінний димохід та, можливо, оголовок (де температура стінок невисока). Для основної кладки використовують глиняно-піщаний або спеціальний жаростійкий розчин.

На якій висоті повинна бути труба над дахом?

Висота залежить від відстані до конька: якщо труба ближче 1,5 м до конька — оголовок виводять не менше ніж на 500 мм вище нього; від 1,5 до 3 м — не нижче рівня конька; далі 3 м — під кутом 10° від горизонталі до лінії конька. Мінімальна висота над покрівельним покриттям — 500 мм. Занадто коротка труба дає поганий підпір тяги і задимлення приміщення.

Чи обов'язково гільзувати цегляний димохід?

Для газового котла і котла на рідкому паливі — обов'язково: ці прилади дають велику кількість кислотного конденсату, який без гільзи руйнує цеглу за 5–7 років. Для дров'яних печей із нормальним режимом горіння гільза бажана, але не завжди обов'язкова — за умови правильно вибраної цегли й розчину. В будь-якому разі гільзований димохід служить значно довше і простіший в обслуговуванні.

Скільки часу займає мурування цегляного димоходу?

Для досвідченого мулярa стандартний димохід у одноповерховому будинку (висота 4–5 м, один канал) займає 2–4 робочі дні разом із монтажем гільзи і фартуха на даху. Самостійно, без значного досвіду кладки, — 5–10 днів. Врахуйте, що розчин набирає марочну міцність протягом 28 діб, тому перший пробний розпал краще провести не раніше ніж через 2–3 тижні після завершення робіт.
